適用范圍
本產品適用于交流額定電壓35kV及以下線路，供輸配電能之用。常用于城市地下電網、發電站引出線路、工礦企業內部供電及過江海水下輸電線。
執行標準
本產品執行GB/T12706《額定電壓1kV（Um=1.2kV）到35kV（Um=40.5kV）擠包絕緣電力電纜》，GB/T12706.2第二部分：額定電壓6kV（Um=7.2kV）到30kV（Um=36kV）GB/T12706.3第三部分：額定電壓35kV（Um=40.5kV）。
使用特點
1.電纜導體的允許長期工作溫度為：
各種絕緣混合料電纜的導體最高溫度（GB/T12706.2第二部分）
|
絕緣混合料 |
導體最高溫度℃ |
|
|
正常運行 |
短路（最長持續5S） |
|
|
聚氯乙烯（PVC/A） |
70 |
160 |
XLPE絕緣混合料電纜的導體最高溫度（GB/T12706.3第三部分）
|
絕緣混合料 |
導體最高溫度℃ |
|
|
正常運行 |
短路（最長持續5S） |
|
|
交聯聚乙烯（XLPE） |
90 |
250 |
2.電纜敷設時的環境溫度不得低于0℃；
3.電纜敷設時允許的最小彎曲半徑：
|
項目 |
單芯電纜 |
多芯電纜 |
||
|
安裝時的電纜最小彎曲半徑 |
無鎧裝 |
有鎧裝 |
無鎧裝 |
有鎧裝 |
|
20D |
15D |
15D |
12D |
|
|
注：D為電纜外徑 |
||||
4.額定電壓
GB/T12706.2第二部分電纜的工頻額定電壓U0/U（Um）為3.6/6（7.2）kV、6/6（7.2）kV、6/10（12）kV、8.7/10（12）kV、8.7/15（17.5）kV、12/20（24）kV、18/30（36）kV。
GB/T12706.3第三部分：電纜的工頻額定電壓U0/U（Um）為21/35（40.5）kV和26/35（40.5）kV。
U0：電纜設計用導體對地或對金屬屏蔽之間的額定工頻電壓；
U：電纜設計用導體間的額定工頻電壓；
Um：設備可承受的“最高系統電壓”的最大值。
例行試驗
|
額定電壓U0（kV） |
6 |
8.7 |
12 |
18 |
21 |
26 |
|
試驗電壓U（kV） |
21 |
30.5 |
42 |
63 |
73.5 |
91 |
|
持續時間（min） |
5 |
5 |
5 |
5 |
5 |
5 |
局部放電應按GB/T3048.12-2007的規定，電壓1.73 U0時，無局部放電，5min電壓試驗絕緣無擊穿。
阻燃、無鹵低煙電纜性能符合GB/T19666-2019、GB/T18380-2008規定。
常用電纜型號
|
型號 |
名稱 |
|
|
銅芯 |
鋁芯 |
|
|
YJV |
YJLV |
交聯聚乙烯絕緣聚氯乙烯護套電力電纜 |
|
表中型號未包含阻燃特性 |
||
阻燃、無鹵低煙電纜性能符合GB/T19666-2019、GB/T18380-2008規定。

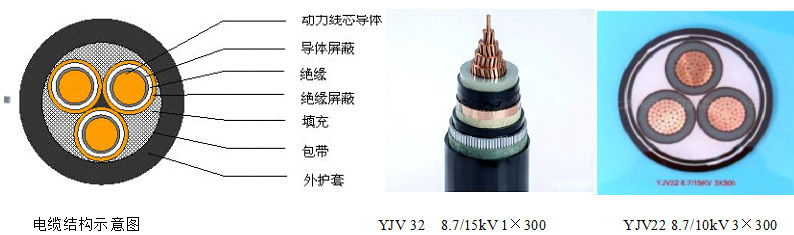

電纜結構圖及實物圖片
